《电工电子技术基础》实训

来源: 日期:2025-04-01 阅读:

一、实训背景及意义

电工电子技术基础实训是的计算机专业实践基础训练课,是培养学生动手能力、结合实践学习理论的重要环节。通过实践教学,使学生初步接触电工电子器件的生产过程,掌握电子焊接工艺的基本操作能力,了解电子器件生产工艺、常用电子设备的运用等常识,具备初步的工程意识和实践能力,培养学生良好的职业习惯和职业道德,为学生进一步学习专业知识和职业技能鉴定打下基础。

二、实训目标

本课程的任务是使学生了解电子元件的基本知识、常用工具的掌握,加强技能基本功的训练,较好地处理理论教学与技能训练的关系。既有利于帮助学生掌握知识、形成技能、提高动手能力,得到再学习再进步的基础,适应企业的需求。

1、知识与技能力目标

u 应该熟练掌握万用表工作原理及使用方法;

u 了解电子产品的机械结构、机械原理

u 了解其基本工作原理的基础上学会安装、调试、使用,并学会排除 一些常见的故障

u 初步掌握锡焊技术

u 熟练掌握万用表的使用,初步掌握常用电子设备

2、素质目标

u 培养学生良好的职业道德和职业素养;

u 培养学生具备团队合作和人际交往的能力;

u 培养学生能吃苦耐劳、诚实守信、精益求精、创新发展;

u 培养学生独立分析问题和解决问题的能力。

三、内容设计

(一)安全用电知识

1、触电类型

(1)人站在大地上,人体触及一根相线(或漏电的电气设备),而电源中性点是接地的,此时电流通过人体流入大地,人体承受的电压是相电压 220V。

(2)两相触电

人体同时触及两根相线,此时电流从一根相线通过人体流到另一根相线,作用于人体的电压是线电压 380V,危险性比单相触电更大。

(3)跨步电压触电

在高压导线断落掉地处,在大地周围形成电场,当人走进电场区域,两脚踩在 A、B 两点时,由于 A、B 的电场强度不同,便形成跨步电压。

2、安全电流与电压

A. 影响人体触电受伤害程度的因素

(1)电流的大小和持续的时间

触电电流越大,持续的时间越长,对人体的伤害越严重。

(2)触电路径

最危险的触电路径是从左手到脚。

(3)电流种类

50Hz 的工频交流电流对人体的伤害最大。

(4)人体电阻

其中皮肤越潮湿,人体电阻越小。

B 安全电压

加在人体上一定时间内不致造成伤害的电压称为安全电压。通常规定交流 36V及以下、直流 48V及以下为安全电压。

3、防止触电的技术措施

(1)保护接地

将电气设备的金属外壳与大地可靠地连接,称为保护接地。它适用于1kV以下中性点不接地的三相供电系统。

(2)保护接零

将电气设备在正常情况下不带电的外露导电部分与供电系统中的零线相接,称为保护接零。保护接零适用于中性点直接接地的三相供电系统。

(3)漏电保护器

当电气设备漏电时,人触及漏电的外壳,也会造成触电事故。为了防止设备漏电而造成的触电,需要安装漏电保护器。

4、触电急救

(1)切断电源

发生触电事故时,首先要切断电源,使触电者迅速脱离电源。

(2)挑开电线

若电线压在触电者身上,可以利用干燥木棍、竹竿、橡胶制品等绝缘物挑开触电者身上的电线。

(3)胸外按压和人工呼吸

通常情况下,应将患者置于硬板床上或硬的地板上,解开衣领,暴露胸部。当触电者无呼吸,但是仍有心跳时,应采用口对口人工呼吸救护法进行救治;当无心跳时,应先进行胸外按压30次,按压部位在两乳头连线中点,按压深度是5-6cm。然后,在开放气道后迅速进行口对口人工呼吸2次;胸外按压和人工呼吸的比例都是30:2。

(8岁以下的儿童和婴儿,如果是单人复苏,两者的比例是30:2,如果双人进行复苏,比例是不一样的,为15:2,小孩子出现心跳呼吸骤停主要是由于各种意外,特别是窒息所致,抢救时更强调呼吸的重要性。)

(二)万用表的使用

万用表是用于测量电流、电压、电阻的常用仪器。一般使用MF-47型指针式万用表或DT-930G 型数字式万用表。MF-47型万用表使用时要注意以下事项:

(1)不同项目的测量要及时准确地换挡,选择挡位要正确,切不可用测量电流或电阻的挡位去测量电压。

(2)红表笔接“十”,黑表笔接“一”。测量电流时,万用表与电路串联;测量电压时,万用表与电路并联。

(3)万用表使用前应检查指针是否在零位上,如果不指零位,可调节表盖上的机械调节器,调至零位。

(4)万用表有多条标尺,一定要认清挡位对应的读数标尺。

(5)对不能估计的电流或电压值的测量,应先放在高量程挡位试测,然后再改换至合适的挡位测量。测量电流和电压时,量程选择应使指针在满刻度的2/3附近。测量电阻时,应将指针指向该挡中心电阻值附近,这样才能使测量准确。

(6)测量完毕,应将量程选择开关调到off档或者交流最大电压挡,防止下次开始测量时不慎烧坏万用表。

(三)二极管、电解电容的检测

1、二极管的检测从外观识别其正负极,并用万用表测其正反向电阳,判断质量好坏。

2、发光二极管的检测

①从外观识别极性

发光二极管,通常长引脚为二极管的正极,短引脚为负极。

②万用表检测

发光二极管的正向开启电压大于1,8V,若用RX1k档(表内电池1.5V电压),则不论正向或反向,发光二极管都不会导通。因此,用万用表检测时,必须用RX10k挡(表内电池9 V电压),测正向时,可看到发出很微弱的光,黑表笔所接引脚为正极,红表笔所接引脚为负极。若管子不发光,则说明发光二极管是坏的。

3、电解电容的检测

①从外观识别极性

电解电容器有两个引脚,一般长引脚为正极,短引脚为负极。还有些在外壳上标明极性,负极标记“一”。

②用万用表检测质量

将万用表置于Rx1k电阻档,黑表笔接电容正极,红表笔接电容器负极。表针先向右偏转,然后向左回摆到底(阻值无穷大处),表明电容器质量较好,如果表针向左回摆不到底,而是停留在某一刻度上,该阻值即为电容器的漏电阻值。此值越小,说明明漏电越严重。

(四)电阻的识别

目前小功率的电阻器广泛使用色标法。色标法就是用颜色表示电阻器电阻值和精度的标志方法。

普通电阻器用四个色环表示其阻值和允许偏差。第一、第二环表示有效数字,第三环表示倍率(乘数),与前三环距离较大的第四环表示精度。

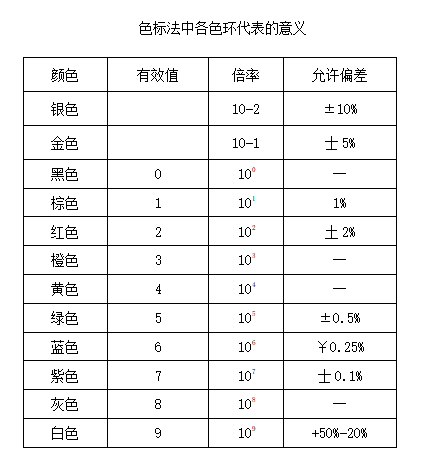

精密电阻器通常采用五个色环。第一、第二、第三环表示有效数字,第四环表示倍率,与前四环距离较大的第五环表示精度。有关色环标注的定义见下表。

(五)手工焊接

1、焊接步骤

准备好电烙铁以及镊子、剪刀、斜口钳、尖嘴钳、焊料、焊剂等,将电烙铁及焊件搪锡,左手握焊料,右手握电烙铁,保持随时可焊状态。

1)右手持电烙铁,左手用尖嘴钳或镊子夹持元件或导线。焊接前,电烙铁要充分预热。烙铁头刃面上要吃锡,即带上一定量焊锡。

2)将烙铁头刃面紧贴在焊点处,烙铁头与水平大约成45°,以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2-3 S

3)当焊料流动覆盖焊接点时,迅速移开烙铁头,左手仍持元件不动,待焊点处的锡冷却凝固后,才可松开左手。

4)用镊子转动引线,确认不松动,然后用斜口钳齐根剪去多余的引线。

2、焊点要求

1)焊点表面要光滑、清洁,锡点光亮,圆滑而无毛刺。合格的焊点表面光洁度好,呈半球面,没有气孔,各焊点大小均匀。

2)焊点要有足够的机械强度,保证被焊件在受振动或冲击时不致脱落、松动。不能用过多焊料堆积,这样容易造成虚焊、焊点与焊点的短路。

3)焊接可靠,具有良好导电性,必须防止虚焊。

4)锡和被焊物融合牢固、接触良好,不应有虚焊和假焊。

虚焊是指焊料与被焊件表而没有形成合金结构,只是简单地依附在被焊金属表面上,造成接触不良,时通时断。假焊是指表面上好像焊住了,但实际上并没有焊上,有时用手一拔,引线就可以从焊点中拔出。这两种情况将给电子电路的调试和检修带求来极大的困难。只有经过大量、认真的焊接实践,才能避免这两种情况。




(六)温度报警器

1、电路原理

电路中RP1R1R2R3RT构成测温电桥。当温度在预置温度以下时,UA7412脚电位高于3脚,7416脚输出低电平,LED1亮,蜂鸣器不响,即不报警。当温度升高时RT的阻值就下降7412脚电压随着下降,当2脚电压低于3脚电压时,6脚就输出高电平,开始报警。LED1随之熄灭。

2、元件清单

序号

名称

参数

配件图号


1

电解电容

100uF

C3

1

2

瓷片电容

103

C1 C2

2

3

电阻

100k

R2 R3 R8

30

4

电阻

12K

R1 R7

2

5

电阻

1K

R4

1

6

电阻

30K

R6

1

7

电阻

82K

R5

1

8

热敏电阻

100K负

RT

1

9

蓝白可调

100K

RP1

1

10

有源蜂鸣器

5V

Y

1

11

集成电路

NE555

IC2

1

12

集成电路

Ua741

IC1

1

13

DC002/2p座
子二选一

共用DC座

J1

1

14

IC座

DIP8

IC1 IC2

2

15

红色LED

5MM

LED1

1


(七)心形花样流水灯

1、电路原理:

本套装件含有18只红色LED,分成3组,排列组成一个心形图案,再由三极管振荡电路驱动,使红色心形图案不断的按顺时针方向旋转闪亮,特别是在夜间使用时极富动感。

2、元件清单

电阻         10K    3

电阻         100     3

电解电容     10uF    3

三极管       9014    3

发光二极管   5MM   18

PCB板         1

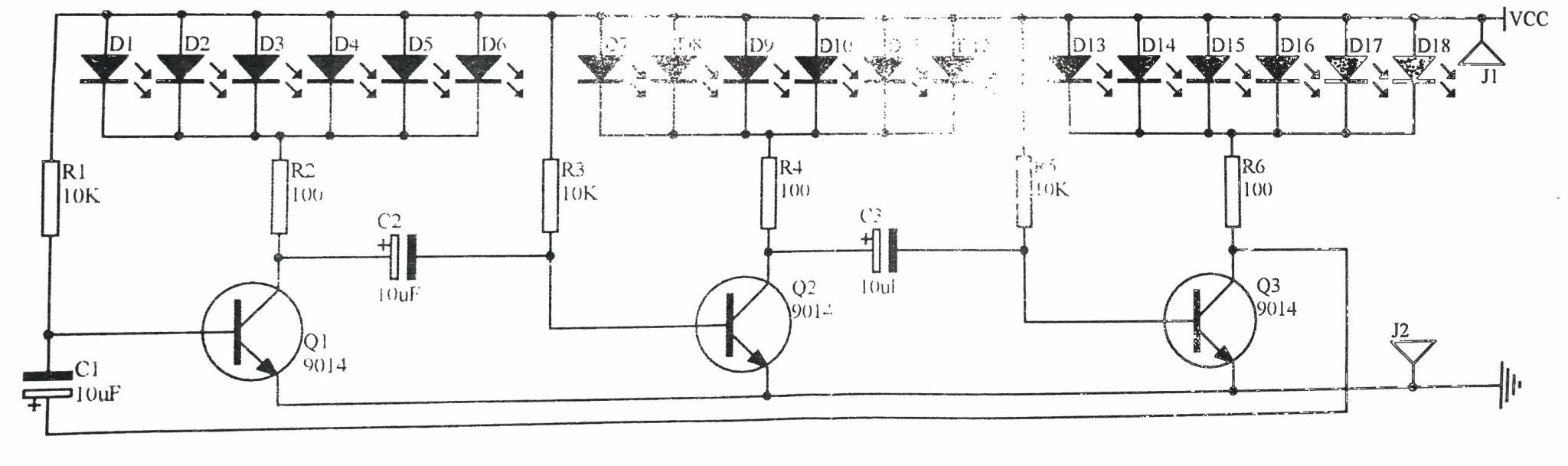

3、电路图


4、调试结果(二极管是否都亮并且有七种颜色循环闪烁)

5、故障原因分析(分析出现的故障以及解决的方法)
